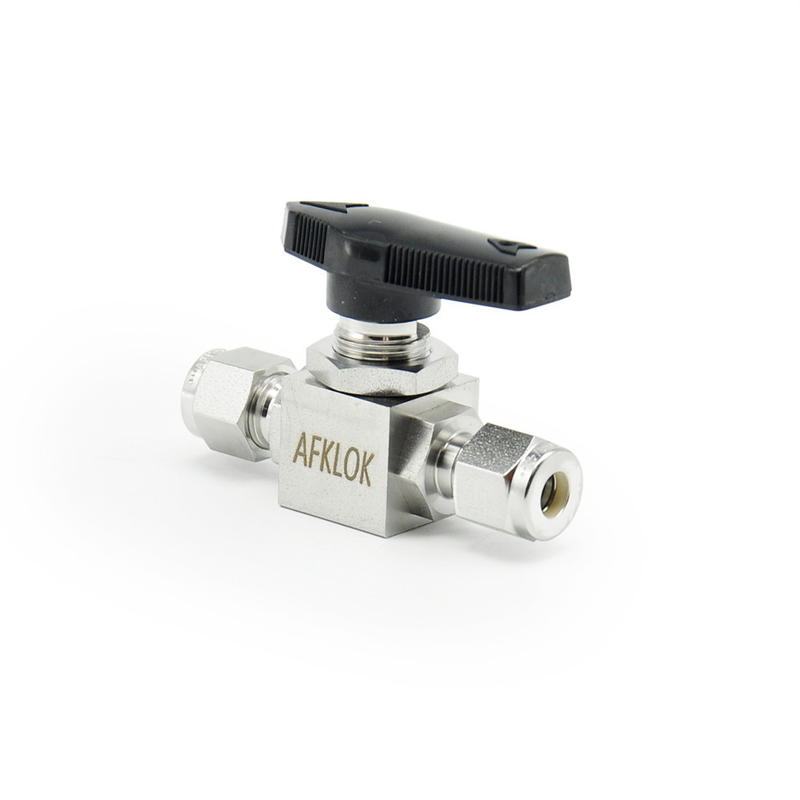

Χαρακτηριστικά της βαλβίδας σφαιρών οργάνων ανοξείδωτου
- Οι μαύρες λαβές με το βέλος δείχνουν την κατεύθυνση ροής ως πρότυπα λαβές μετάλλων για την επιλογή
- Το μπουλόνι συσκευασίας επιτρέπει την εύκολη ρύθμιση συσκευασίας
- Επιτροπή mountable
- Αμφίδρομη ροή. Η μικροϋπολογιστής-τελειωμένη επιπλέουσα σφαίρα εξασφαλίζει απόδειξη διαρροών που αποκλείεται
- Οι συνδέσεις τελών διαθέσιμες με το σωλήνα AFK τελειώνουν, το θηλυκό & αρσενικό νήμα BSPT ή NPT
Χαρακτηριστικά γνωρίσματα της βαλβίδας σφαιρών οργάνων υπηρεσιών αερίου
- On/off βαλβίδα σφαιρών υπηρεσιών με το σχέδιο 2 τρόπων
- Diverter βαλβίδα σφαιρών υπηρεσιών με το σχέδιο 3 τρόπων
- Υλικό σώματος στο ανοξείδωτο SS316/316L
- Το μέγιστο επέτρεψε την πίεση εργασίας: 50kg, 3000psig, 6000psig
- Με O-ring Viton
- 100% εργοστάσιο δοκιμασμένο
TFM1600
Τροποποιημένο PTFE. Άριστο υλικό καθισμάτων για τις εφαρμογές αγνότητας. Πολύ χαμηλό υπόλοιπο υλικό κατά τη λειτουργία. Χαμηλότερη αναλογία παραμόρφωσης από PTFE, αλλά υψηλότερη εκτίμηση πίεσης και θερμοκρασίας από PTFE. Chemicalresistance ίσο με το υλικό PTFE.
ΚΡΥΦΟΚΟΙΤΑΞΤΕ
Άριστο υλικό καθισμάτων για την υψηλή πίεση και τις υψηλής θερμοκρασίας εφαρμογές. Άριστη χημική αντίσταση. Μπορέστε να χρησιμοποιηθείτε συνεχώς στο ζεστό νερό ή τον ατμό χωρίς μόνιμη απώλεια στις σωματικές ιδιότητες. Υψηλής αντοχής για το εχθρικές περιβάλλον και την υψηλή πίεση.
Υλικό της κατασκευής της βαλβίδας σφαιρών οργάνων
| Στοιχείο |
Περιγραφή μερών |
Qty. |
Υλικό |
| 1 |
Λαβή |
1 |
Νάυλον |
| 2 |
Λαβή Setscrew |
1 |
Καλυμμένος χρώμιο χάλυβας |
| 3 |
Μίσχος |
1 |
SS316/316L |
| 4 |
Μπουλόνι συσκευασίας |
1 |
SS316/316L |
| 5 |
Συσκευασία αδένων |
2 |
TFM1600 |
| 6 |
O-ring μίσχων |
1 |
Fluoroelastomer |
| 7 |
Καρύδι επιτροπής |
1 |
Ss304 |
| 8 |
Σώμα |
1 |
CF8M |
| 9 |
Σφαίρα |
1 |
SS316/316L |
| 10 |
Κάθισμα |
2 |
TFM1600 |
| 11 |
O-ring σώματος |
2 |
Fluoroelastomer |
| 12 |
ΚΑΠ τελών |
2 |
SS316/316L |
Διαταγή των πληροφοριών της βαλβίδας σφαιρών ανοξείδωτου
| Γ |
3 |
BVL- |
S6- |
02 |
|
Α |
SK |
CLASSIFICA
TION |
ΤΥΠΟΣ ΠΡΟΪΟΝΤΩΝ |
ΤΥΠΟΣ ΒΑΛΒΙΔΩΝ |
ΥΛΙΚΟ |
ΜΕΓΕΘΟΣ (ΚΛΑΣΜΑΤΙΚΟ) |
ΜΕΓΕΘΟΣ (ΜΕΤΡΙΚΟ) |
ΤΥΠΟΣ ΣΥΝΔΕΣΗΣ |
MAX.WORKING ΠΙΕΣΗ |
| Γ: ΒΑΛΒΙΔΑ |
3:3PC |
BVL: ΒΑΛΒΊΔΑ ΣΦΑΙΡΏΝ CASTIG |
S6: SS316 |
02:1/8 |
6:6mm |
Α: ΤΈΛΟΣ ΣΩΛΉΝΩΝ AFK |
5K: 50kg |
| |
|
|
|
04:1/4 |
8:8mm |
Ο Κ.: ΑΡΣΕΝΙΚΟ ΝΉΜΑ BSPT |
|
| |
|
|
|
06:3/8 |
10:10mm |
FR: FEMALEBSPTTHREAD |
|
| |
|
|
|
08: 1/2 |
12:12mm |
ΜΝ: ΑΡΣΕΝΙΚΟ NPT ΝΉΜΑ |
|
| |
|
|
|
012:3/4 |
|
FN: ΘΗΛΥΚΟ NPT ΝΉΜΑ |
|
| |
|
|
|
14:14mm |
|
|
|
| |
|
|
|
16:16mm |
|
|
|
| |
|
|
|
18:18mm |
|
|
|
| |
|
|
|
20:20mm |
|
|
|
| |
|
|
|
22:22mm |
|
|
|
| Τύπος |
Conn. /Size |
Στόμιο |
Διαστάσεις (χιλ.) |
| Κολπίσκος/έξοδος |
Κολπίσκος/έξοδος |
Α |
Β |
Γ |
Δ |
Ε |
Φ |
Μέγεθος PanelHole |
Ανώτατο PanelThickness |
| ΤΈΛΟΣ ΣΩΛΉΝΩΝ AFK |
Κλασματικός |
1/8» |
5.0 |
0,19 |
63.8 |
31.9 |
35.0 |
10.0 |
55 |
34 |
14.0 |
6.0 |
| 1/4» |
5.0 |
0,19 |
67.6 |
33.8 |
35.0 |
10.0 |
55 |
34 |
14.0 |
6.0 |
| 3/8» |
7.0 |
0,27 |
73.4 |
36.7 |
40.0 |
12.0 |
75 |
45 |
15.6 |
7.0 |
| 1/2» |
9.2 |
0,36 |
80.2 |
42.1 |
44.0 |
14.0 |
75 |
45 |
19.0 |
9.0 |
| 3/4» |
12.0 |
0,47 |
87.7 |
43.9 |
46.7 |
17.2 |
75 |
45 |
19.0 |
8.5 |
| Μετρικός |
6mm |
5.0 |
0,19 |
67.0 |
33.5 |
35.0 |
10.0 |
55 |
34 |
14.0 |
6.0 |
| 8mm |
5.0 |
0,19 |
69.6 |
34.8 |
35.0 |
10.0 |
55 |
34 |
14.0 |
6.0 |
| 10mm |
7.0 |
0,27 |
73.8 |
36.9 |
40.0 |
12.0 |
75 |
45 |
15.6 |
7.0 |
| 12mm |
9.2 |
0,36 |
79.8 |
39.9 |
44.0 |
14.0 |
75 |
45 |
19.0 |
9.0 |
| 14mm |
9.2 |
0,36 |
86.2 |
43.1 |
44.0 |
14.0 |
75 |
45 |
19.0 |
9.0 |
| 15mm |
9.2 |
0,36 |
86.5 |
43.2 |
44.0 |
14.0 |
75 |
45 |
19.0 |
9.0 |
| 16mm |
9.2 |
0,36 |
86.8 |
43.4 |
44.0 |
14.0 |
75 |
45 |
19.0 |
9.0 |
| 18mm |
12.0 |
0,47 |
87.8 |
43.9 |
46.7 |
17.2 |
75 |
45 |
19.0 |
8.5 |
| 20mm |
12.0 |
0,47 |
85.0 |
42.5 |
46.7 |
17.2 |
75 |
45 |
19.0 |
8.5 |
| 22mm |
12.0 |
0,47 |
85.6 |
42.8 |
46.7 |
17.2 |
75 |
45 |
19.0 |
8.5 |
| ΑΡΣΕΝΙΚΟ ΝΗΜΑ |
Κλασματικός |
1/8» |
5.0 |
0,19 |
52.0 |
26.0 |
35.0 |
10.0 |
55 |
34 |
14.0 |
6.0 |
| 1/4» |
5.0 |
0,19 |
58.0 |
29.0 |
35.0 |
10.0 |
55 |
34 |
14.0 |
6.0 |
| 3/8» |
7.0 |
0,27 |
62.0 |
31.0 |
40.0 |
12.0 |
75 |
45 |
15.6 |
7.0 |
| 1/2» |
9.2 |
0,36 |
74.4 |
37.2 |
44.0 |
14.0 |
75 |
45 |
19.0 |
9.0 |
| 3/4» |
12.0 |
0,47 |
81.0 |
40.5 |
46.7 |
17.2 |
75 |
45 |
19.0 |
8.5 |
| ΘΗΛΥΚΟ ΝΗΜΑ |
Κλασματικός |
1/8» |
5.0 |
0,19 |
45.0 |
22.5 |
35.0 |
10.0 |
55 |
34 |
14.0 |
6.0 |
| 1/4» |
5.0 |
0,19 |
52.0 |
26.0 |
35.0 |
10.0 |
55 |
34 |
14.0 |
6.0 |
| 3/8» |
7.0 |
0,27 |
57.0 |
28.5 |
40.0 |
12.0 |
75 |
45 |
15.6 |
7.0 |
| 1/2» |
9.2 |
0,36 |
65.4 |
32.7 |
44.0 |
14.0 |
75 |
45 |
19.0 |
9.0 |
| 3/4» |
12.0 |
0,47 |
73.0 |
36.5 |
46.7 |
17.2 |
75 |
45 |
19.0 |
8.5 |
