Λεπτομέρειες:
|
Υλικό: | Ανοξείδωτο, SS304/SS316L, 316 | Εξουσιοδότηση: | 1 έτος |
---|---|---|---|
Έξοδος: | 0~25,0~50,0~100,0~250,0~500psig | Βιογραφικό σημείωμα: | 0,08 |
Κολπίσκος: | 500,3000psig | Εφαρμόσιμη θερμοκρασία: | -40℃~230℃ |
Υψηλό φως: | 600Psi ρυθμιστής πίεσης ανοξείδωτου,316L ρυθμιστής πίεσης ανοξείδωτου,Μετρητής υδραυλικής πίεσης βαλβίδων CE PTFE |

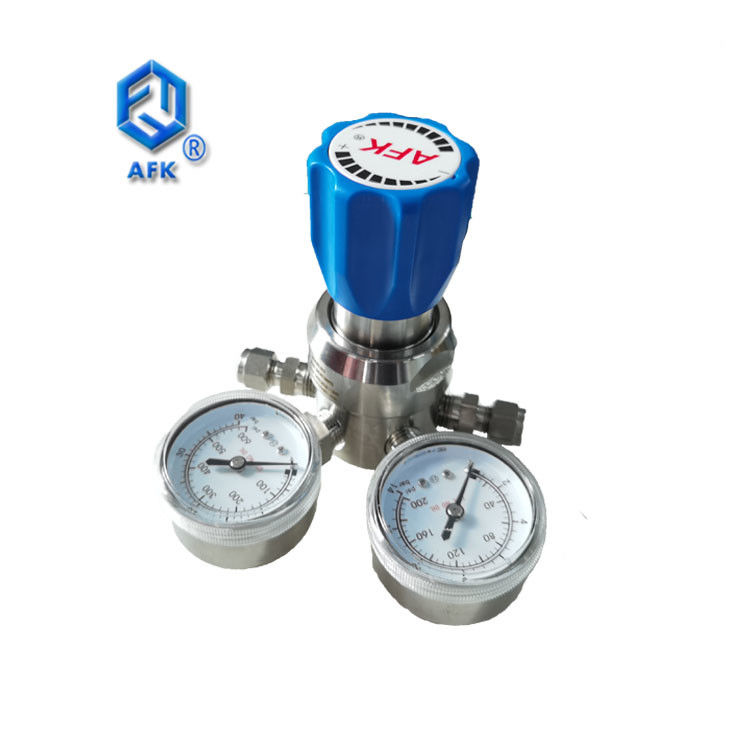

R11 ο ρυθμιστής πίεσης ανοξείδωτου σειράς είναι ενός σταδίου διάφραγμα, κενή παραγωγή διαφραγμάτων δομών ανοξείδωτη. Έχει την πίεση εμβόλων που μειώνουν τη δομή, τη σταθερή πίεση εξόδου, που χρησιμοποιείται κυρίως για την υψηλή πίεση εισαγωγής, κατάλληλη για το καθαρισμένο αέριο, το διαβρωτικό αέριο κ.λπ.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΧΕΔΙΑΣΜΟΥ | ΧΑΡΑΚΤΗΡΙΣΤΙΚΕΣ ΕΦΑΡΜΟΓΕΣ |
Ενός σταδίου μειώστε τη δομή | Εργαστήριο |
Σκληρός-σφραγίδα χρήσης μεταξύ του σώματος και του διαφράγματος | Χρωματογράφος αερίου |
Νήμα σώματος: 1/4 " NPT (Φ) | Λέιζερ αερίου |
Εύκολος να σκουπίσει το εσωτερικό σώμα | Λεωφορείο αερίου |
Πλέγμα φίλτρων μέσα | Πετρέλαιο και χημικός undustry |
Επιτροπή mountable ή τοίχος που τοποθετείται | Δοκιμασμένη ενοργάνωση |
R11 | Λ | Β | Β | Δ | Γ | 00 | 02 | Π |
Στοιχείο | Υλικό σώματος | Τρύπα σώματος | Πίεση κολπίσκων |
Έξοδος Πίεση |
Μετρητής πίεσης |
Κολπίσκος μέγεθος |
Έξοδος μέγεθος |
Σημάδι |
R11 | Λ: 316 | Α | Δ: 3000 PSI | Φ: 0-500psig | Γ: Μετρητής MPA | 00:1/4 ″ NPT (Φ) | 00:1/4 ″ NPT (Φ) | Π: Μοντάρισμα επιτροπής |
Β: Ορείχαλκος | Β | Ε: 2200 PSI | Γ: 0-250psig | Π: Psig/μετρητής φραγμών | 01:1/4 ″ NPT (Μ) | 01:1/4 ″ NPT (Μ) | Ρ: Με την ανακουφιστική βαλβίδα | |
Δ | Φ: 500 PSI | Κ: 0-50pisg | W: Κανένας μετρητής | 23: CGGA330 | 10:1/8 ″ OD | Ν: Η βελόνα γεννά | ||
Γ | Λ: 0-25psig | 24: CGGA350 | 11:1/4 ″ OD | Δ: Βαλβίδα Diaphregm | ||||
J | 27: CGGA580 | 12:3/8 ″ OD | ||||||
Μ | 28: CGGA660 | 15:6mm OD | ||||||
30: CGGA590 | 16:8mm OD | |||||||
52: G5/8 ″ - RH (Φ) | ||||||||
63: W21.8-14H (Φ) | ||||||||
64: W21.8-14LH (Φ) |
ΠΡΟΔΙΑΓΡΑΦΗ | |
Ανώτατη πίεση κολπίσκων: | 500,3000psi |
Πίεση εξόδου: | 0~25,0~50,0~100,0~250, 0~500 psig |
Πίεση απόδειξης: | 1,5 φορές της μέγιστης εκτιμημένης πίεσης |
Εργασία tem: | -40℉~+446℉ (- 40℃~+230℃) |
Ποσοστό διαρροής: | 2*10-8 ATM CC SEC αυτός |
Βιογραφικό σημείωμα: | 0,08 |
ΥΛΙΚΟ | |
Σώμα: | 316L, ορείχαλκος |
Στέγη: | 316L, ορείχαλκος |
Διάφραγμα: | 316L |
Πλέγμα φίλτρων: | 316L (10U μ) |
Κάθισμα βαλβίδων: | PCTFE, PTFE, Vespel |
Συμπιεζόμενος δί ελατηρίου: | 316L |
Πόλος κανονισμού δίσκων βαλβίδων: | 316L |
